دستگاه خنک کننده آب چیلر مرکزی پلاستیک صنعتی OCM-5W 220V / 380V / 415V

دستگاه خنک کننده صنعتی OCM-W آب خنک...

اصل نامگذاری

OCM - xxW

① ②

① دستگاه خنک کننده قالب Orste

② قدرت کمپرسور (HP)، W=Water-cooled

امکانات

1. محدوده خنک کننده از 7 تا 25 است^oسی.

2. مخزن آب عایق از فولاد ضد زنگ ساخته شده است.

3. ترموستات ضد یخ مجهز به استاندارد است.

4. مبرد R22 با کارایی بالا در سری OMC-W استفاده می شود.حلقه تبرید کنترل شده توسط سوئیچ های فشار بالا و پایین، اثر خنک کننده خوبی را تضمین می کند.

5. حفاظت اضافه بار استاندارد مجهز به کمپرسور و پمپ است.

6. کنترل کننده دما دقیق با دقت 1±^oC به تصویب رسید.

7. پمپ فشار پایین تجهیزات استاندارد است.

8. کمپرسور مارک با سطح سر و صدای کم، مصرف انرژی کم و عمر طولانی استفاده می شود.

9. کندانسور لوله در پوسته با انتقال حرارت عالی و اثر خنک کننده سریع اتخاذ شده است.

کاربرد

دستگاه خنک کننده قالب برای کوتاه کردن چرخه قالب گیری محصولات استفاده می شود، همچنین در خنک سازی تجهیزات به منظور حفظ دمای مورد نیاز کاربرد دارد.علاوه بر این، برای سایر زمینه های صنعتی با نیاز خنک کننده مشابه مناسب است.

طرح عملکردی

کمپرسور با راه اندازی دستگاه خنک کننده قالب OCM-W شروع به کار می کند.مبرد در فرآیند از B تا C به گاز فشار بالا با دمای بالا فشرده می شود و سپس هنگام عبور از کندانسور خنک می شود و به مایع تبدیل می شود.گرما توسط هوای خنک کننده گرفته می شود.در فرآیند C تا D تا E و F، مبرد مایع خشک شده و توسط فیلتر خشک کن فیلتر می شود.پس از آن از شیر برقی، سنسور سطح عبور کرده و به شیر انبساط می رسد.در فرآیند از F تا G، مبرد مایع فشار بالا توسط شیر انبساط حرارتی تحت فشار قرار می‌گیرد و دما کاهش می‌یابد.در فرآیند G تا A، آب سرد، گرمای آب فرآیند در اواپراتور را جذب کرده و به کمپرسور باز می گردد.این فرآیند تبادل حرارت تا زمانی که آب فرآیند تا دمای مورد نیاز خنک شود تکرار می شود.

عملکرد بای پس هوای گرم: کمپرسور زمانی به کار خود ادامه می دهد که آب فرآیند تا دمای مورد نیاز خنک شود، سپس با کاهش دما به مقدار تنظیم شده، شیر بای پس هوای گرم باز می شود.بخشی از مبرد از کمپرسور از شیر بای پس عبور می کند و سپس به اواپراتور می رسد و بخشی از ظرفیت برودتی دستگاه را متعادل می کند و سپس بدون عبور از کندانسور به کمپرسور باز می گردد.با کمک دریچه بای پس هوای گرم، سیستم می تواند در شرایط متعادل بماند و می تواند دقت کنترل را در محدوده 1± نگه دارد.^oC در این بین.

مولفه های

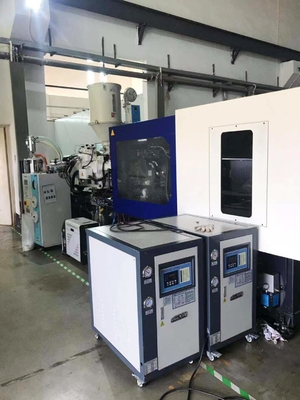

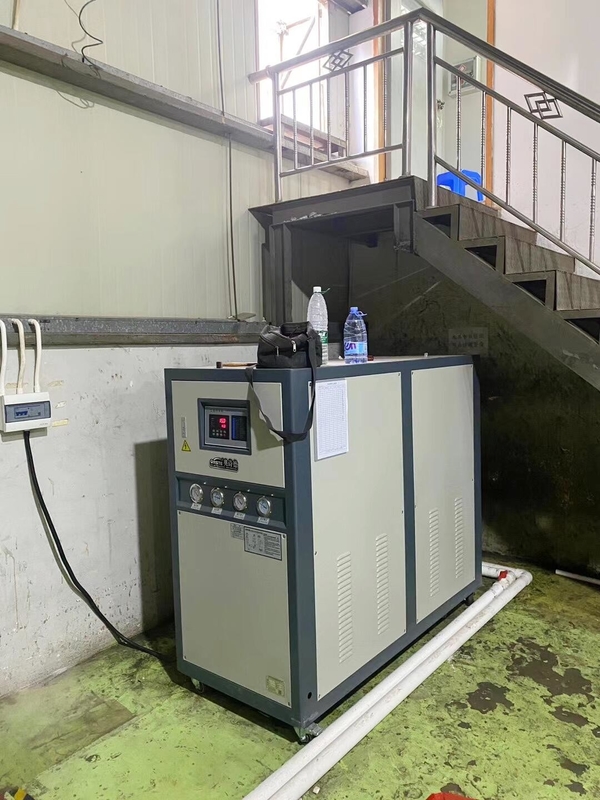

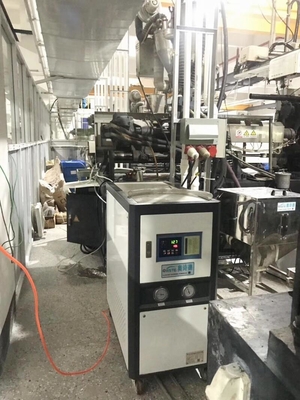

موارد کاربردی
